Výdajné pištole pri čerpacej stanice

Výdajné pištoli na čerpacích staníc asi každý pozná. Ale viete napríklad, prečo sa pištole sama vypne, keď je nádrž plná? Aké ďalšie bezpečnostné predpisy musia čerpacej pištole spĺňať?

Výdajnej pištole na čerpacích staniciach zdanlivo vyzerá ako veľmi jednoduché zariadenie. V skutočnosti sa však skladá približne zo 130 dielov, ktorých hlavným cieľom je bezpečné naplnenie vašej nádrže. V začiatkoch rozvoja automobilizmu ovládal výdajnú pištoľ iba preškolený personál. Pohonná hmota bola spravidla čerpaná ručnou pumpou alebo z krhly. Postupom času túto úlohu prešiel na vodiča, a preto bolo nutné výdaj benzínu výrazne zdokonaliť. Prvé tankovacej pištole boli vybavené jednoduchým kužeľovým ventilom. Búrlivú vlnu modernizáciu potom zažila pištole v 60. a 70. rokoch. Pištoľ dostali stop funkciu, otočný kĺb pre uchytenie k hadici, odsávanie výparov atď.

Zloženie čerpacej pištole:
Dnešné moderné pištole sa skladajú z dvoch ventilov. Hlavné uzatvárací ventil sa skladá z mosadzného sedla a kolky, ktorá je zaistená pružinkou. Stlačením spúšte v madle pištole je otvorený uzatvárací ventil a hlavným prívodom priteká palivo pod tlakom cca 2-3 bary. Ak by pištole spadla na zem, kolok prívod paliva okamžite uzavrie, viď obrázok. Otvorením hlavného ventilu zároveň dochádza k nasávania vzduchu pomocou vzduchového kanála (úzka trubička v hlavnom hrdle pištoľ) s membránovým ventilom. Ak palivo v hrdle nádrže vystúpi až k pištoli, upchá prisávanie vzduchu, preruší rovnováhu tlakov a membránový ventil vypne hlavný ventil. Pištoľ zostane vypnutá, aj keď zákazník drží spúšť zopnutie alebo ju zaistil poistkou.

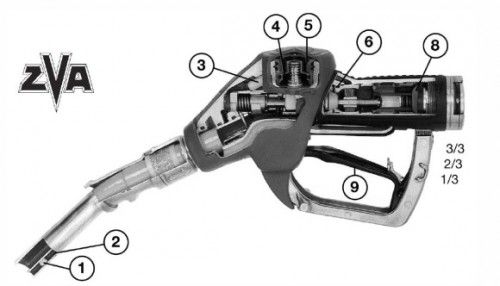

rez čerpacie pištoľourez čerpacie pištoľou

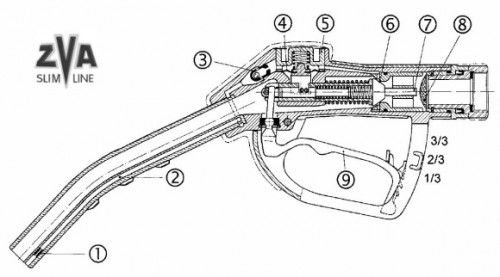

rez čerpacie pištoľou

Ďalšou dôležitou súčasťou je otočný kĺb, ktorý umožňuje tesné, ale pohyblivé spojenie pištoľ s hadicou. Nedochádza tak ku krúteniu a tankovania je ľahšie. Otočný kĺb je tvorený klzným ložiskom a je utesnený pomocou manžiet. Teplotný dilatácie použitých materiálov spôsobuje ťažkosti predovšetkým pri extrémne nízkych alebo naopak vysokých letných teplotách. Tesnenie je preto nutné preventívne vymieňať.

Dnešné moderné tankovacie pištole umožňujú odsávanie výparov z nádrže unikajúcich pri tankovaní. Konštruktéri musí počítať s tým, že zákazník zabudne pištoľ v nádrži a rozbehne sa. V takom prípade je na hadicu umiestnená špeciálna olamovací poistka, ktorá oddelí pištoľ zaklinenou v nádrži odchádzajúceho auta a zvyšok stojanu. Samozrejme zároveň zabráni unikaniu paliva z hadice. Rovnako ak zákazník omylom stlačí kohútik pri vyberaní pištole zo stojana, z pištole nesmie nič vytekať. Všetky tieto bezpečnostné a ekologické riziká musí byť podchytená. Pištoľ najväčšieho producenta v Európe firmy ZVA (Zapf-Ventil-Automatic) je možné doplniť optickou kontrolou tankovaného produktu, miestom pre reklamu a pod.

Video:


Viete, že:

V roku 2018 došlo k jednotnému značenie palív na čerpacích staníc v rámci EÚ.



Foto: www.elaflex.de
