Rázvor náprav

Rázvor náprav spolu s rozchodom kolies je základný parameter určujúci rozmery podvozku poťažmo vozidla. Rázvor je definovaný ako vzdialenosť kolmíc spustených na pozdĺžnu strednú rovinu vozidla zo stopníků dvoch kôl umiestnených za sebou na tej istej strane vozidla. Inými slovami je to vzdialenosť stredov dvoch náprav umiestnených za sebou na tej istej strane vozidla. Presnú definíciu rázvoru náprav uvádza norma STN 30 0026 – „Základná terminológia cestných vozidiel. Rozmery vozidiel. Termíny a definície“, ktorá vychádza z platnej medzinárodnej normy ISO 612 z roku 1978.

Definícia:

Veľkosť rázvoru sa určuje pri prípustnej celkovej hmotnosti vozidla, keďže zaťažením vozidla sa (vplyvom kinematiky zavesenia kolies) hodnota rázvoru náprav mierne mení. Rázvor u dvojstopových a viacstopových vozidiel môže byť na ľavej a pravej strane rozdielny. V tom prípade sa udáva hodnota pre obe strany vozidla. Pri vozidlách s tromi a viac nápravami sa celkový rázvor udáva ako súčet rovnako určených čiastkových rázvorov.

Dĺžka rázvoru ovplyvňuje veľkosť a priestrannosť vozidla. Má vplyv na jazdné vlastnosti a predovšetkým na komfort jazdy. Čím dlhšia je rázvor, tým plavnější a komfortnejšie je jazda. U vozidiel s dlhším rázvorom totiž dochádza pri rovnakom vychýlenie nápravy k menšiemu pohybu priestoru pre posádku, čo sa pozitívne prejaví na komforte jazdy.

prehľad základných rozmerov vozidla

Príklady rázvorov u vozidiel Škoda:

Čo ste nevedeli:

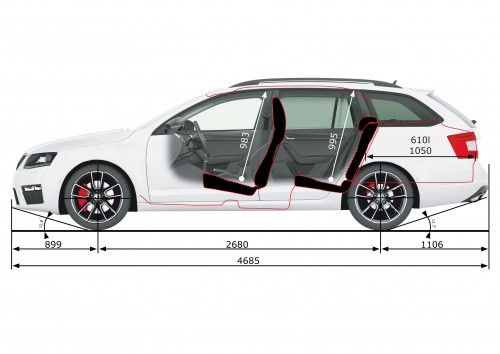

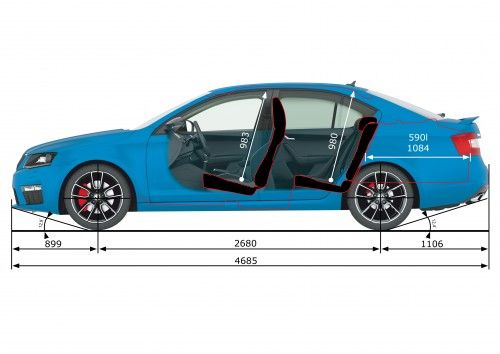

U vozidiel, ktoré existujú v rôznych karosárskych variantoch ako napr.: hatchback / kombi / sedan býva rázvor náprav zhodný. Tzn., Že napr. Škoda Octavia liftback má rovnaký rázvor náprav ako kombi. Obe karosárske varianty totiž vychádzajú z rovnakej platformy – použitá modulárna platforma MQB. U Octavie alebo Superbu je ešte zaujímavé to, že aj celková dĺžka je stále zhodná. Kombi teda nie je dlhší, ako sa mnoho ľudí mylne domnieva!
